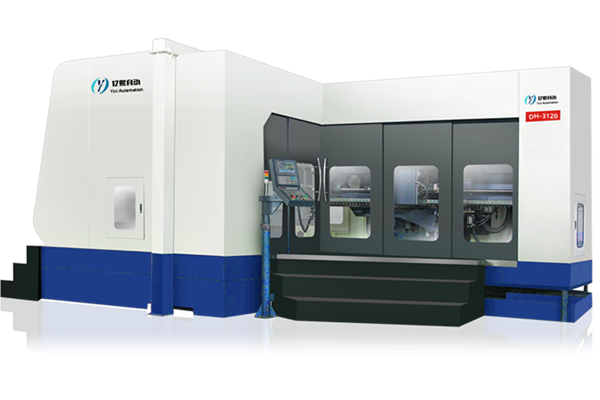

内容编辑DH-3120
分类: 三轴深孔钻
发布时间: 2022-01-31 22:50
_lit.png)
产品特点：超级巨无霸，加工深度可达2000mm，而孔径可达38mm，适合汽车及冰箱等行业。
加工深度：2000mm加工孔径：2mm-38mm运动轴行程：X轴-3000mmY轴-1200mmZ轴-2000mm工作台尺寸：3100×1500mm工作台载重：23吨
数控深孔钻DH-3120参数表
| 机械规格 | DH-2216A | DH-2216 | DH-2220 | DH-3120 |
|
机械加工能力
|
||||
|
加工孔径 (mm)
|
2-30 (opt38) | 2-38 | 2-38 | 2-38 |
|
加工深度(mm)
|
1600 | 1600 | 2000 | 2000 |
|
加工行程
|
||||
|
X轴工作台左右行程 (mm)
|
2200 | 2200 | 2200 | 3000 |
|
Y轴上下移动行程 (mm)
|
1000 | 1150(opt1500) | 1150(opt1500) | 1200(opt1500) |
|
工作台
|
||||
|
尺寸(长 ×宽）(mm)
|
2100×1300 | 2100×1300 | 2100×1300 | 3100×1500 |
|
负重 (ton)
|
18 | 19 | 20 | 23 |
|
加工速度及主轴
|
||||
|
主轴锥度
|
OZ25 | OZ25 | OZ25 | OZ25 |
|
主轴最高转速(r.p_m)
|
6000(opt8000) | 6000 | 6000 | 6000 |
|
钻孔加工进给速度(mm/min)
|
1-180 | 1-180 | 1-180 | 1-180 |
|
系统装置
|
||||
|
系统
|
台湾系统/日本系统(选配)/德国系统(选配) | |||
|
智能式进刀支撑架
|
4 | 4 | 4 | 4 |
|
数量
|
||||
|
功率
|
||||
|
主轴马达 AC变频伺服 (kw)
|
7.5-11 | 11.5-15 | 11.5-15 | 11.5-15 |
|
X轴-工作台伺服马达(kw)
|
2.9 | 2.9 | 2.9 | 2.9 |
|
Y轴-上下移动伺服马达(kw)
|
2.9 | 2.9 | 2.9 | 2.9 |
|
Z轴-前后移动伺服马达(kw)
|
1.3 | 1.8 | 1.8 | 1.8 |
|
机床总功率(kw)
|
46 | 47 | 47 | 47 |
|
冷却系统
|
||||
|
油缸容量 (L)
|
630 | 800 | 800 | 800 |
|
切削油泵压力(Kgf/cm2)
|
70 | 70 | 70 | 70 |
|
冷却液流量范围内(L/min)
|
67 | 98 | 98 | 98 |
|
排屑系统
|
||||
|
弹簧式/链板式
|
弹簧式 | 链板式 | 链板式 | 链板式 |
|
机床外观尺寸、重量
|
||||
|
机床尺寸(长 ×宽 ）(mm)
|
5570×5250 | 5570×5700 | 5570×5700 | 6800×7300 |
|
机床尺寸（高）(mm)
|
3100 | 3100 | 3100 | 3100 |
|
机床重量(ton)
|
16 | 18 | 19 | 24 |
