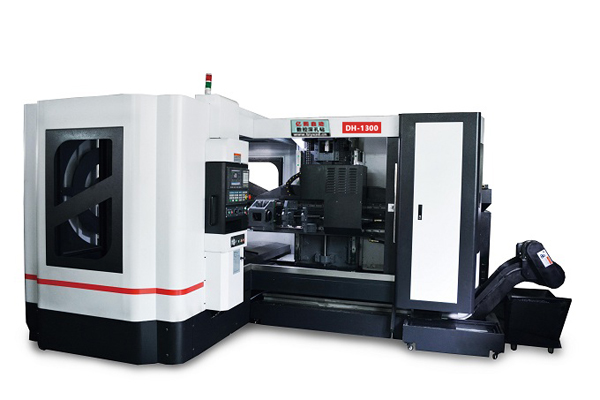

数控深孔钻DH-1300参数表
机械规格 | DH-600 | DH-800 | DH-1000 | DH-1300 |
机械加工能力 |
||||
加工孔径 (mm) |
2-25 | 2-25 | 2-30 | 2-30 (opt38) |
加工深度(mm) |
600 | 800 | 1000 | 1300 |
加工行程 |
||||
X轴工作台左右行程 (mm) |
600 | 800 | 1000 | 1350 |
Y轴上下移动行程 (mm) |
600 | 600 | 1000 | 1000 |
工作台 |
||||
尺寸(长 ×宽)(mm) |
830×600 | 930×745 | 1160×900 | 1500×900 |
负重 (ton) |
5 | 7 | 9 | 11 |
加工速度及主轴 |
||||
主轴锥度 |
OZ25 | OZ25 | OZ25 | OZ25 |
主轴转速(r.p_m) |
6000(opt8000) | 6000(opt8000) | 6000(opt8000) | 6000(opt8000) |
钻孔加工进给速度(mm/min) |
1-180 | 1-180 | 1-180 | 1-180 |
系统装置 |
||||
系统 |
台湾系统/日本系统(选配)/德国系统(选配) | |||
智能式进刀支撑架 |
2 | 2 | 2 | 4 |
数量 |
||||
功率 |
||||
主轴马达 AC变频伺服 (kw) |
5.5-7.5 | 5.5-7.5 | 7.5-11 | 7.5-11 |
X轴-工作台伺服马达(kw) |
1 | 1 | 1.8 | 1.8 |
Y轴-上下移动伺服马达(kw) |
1 | 1 | 1.8 | 2.9 |
Z轴-前后移动伺服马达(kw) |
1 | 1 | 1.3 | 1.3 |
机床总功率(kw) |
26 | 28 | 32 | 34 |
冷却系统 |
||||
油缸容量 (L) |
630 | 630 | 630 | 630 |
切削油泵压力(Kgf/cm2) |
70 | 70 | 70 | 70 |
冷却液流量范围内(L/min) |
67 | 67 | 67 | 67 |
排屑系统 |
||||
弹簧式/链板式 |
链板式 | 链板式 | 弹簧式 | 弹簧式 |
机床外观尺寸、重量 |
||||
机床尺寸(长 ×宽 )(mm) |
4240×3020 | 4500×3200 | 4780×3400 | 5260×3760 |
机床尺寸(高)(mm) |
2000 | 2100 | 2600 | 2600 |
机床重量(ton) |
6 | 7 | 9 | 11 |
